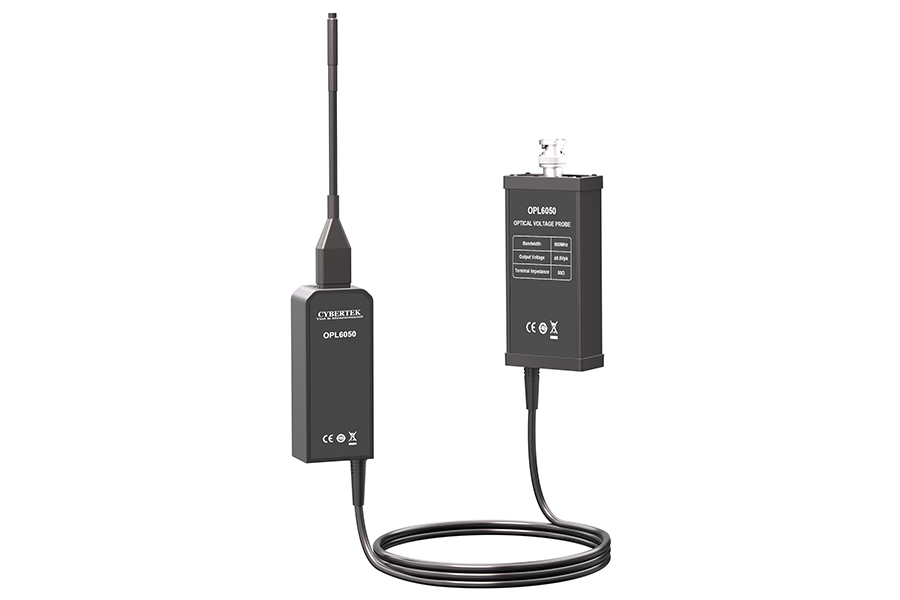

知用 OPL6015 光隔离探头 (2.5V~5000V/150MHz)
OPL6000系列激光供电光隔离探头,是具有超高共模抑制比的光纤隔离电压探头。传统差分探头的共模抑制比在高频段下降很快,导致准确测量高共模干扰电压下的小电压信号波形极其困难(比如测量半桥电路上管的驱动电压)。OPL6000釆用了高性能的激光器光纤信号传输系统,从而在整个工作带宽内具有超高的共模抑制比,可以帮助客户用很低的成本完成这类挑战性的测量。
激光供电,可以不间断工作
在线校准调零,无需断开与被测设备的连接
多种衰减器可选,满足不同电压的测量需求
极高的共模抑制比
带宽高达1GHz
隔离电压60kV
高稳定度,低温漂
更小的体积,更安静的工作噪声

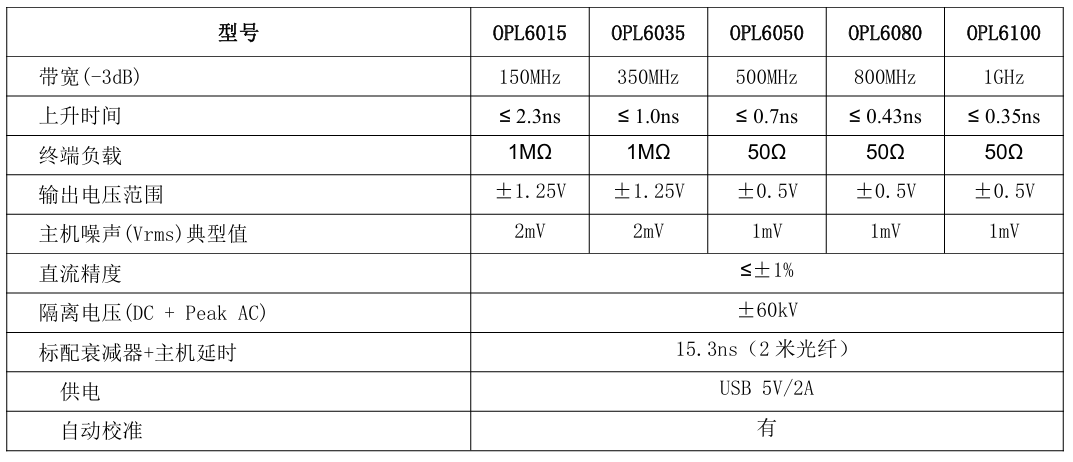

OPL6015 (2.5V~5000V/150MHz)
OPL6035 (2.5V~5000V/350MHz)
OPL6050 (2.5V~5000V/500MHz)
OPL6080 (2.5V~5000V/800MHz)
OPL6100 (2.5V~ 5000V/ 1GHz)
可广泛用于开关电源﹑电机驱动器、新能源逆变器、变频器﹑照明电源﹑变频家电和其它电气功率装 置等的研发﹑调试或检修工作中。
浮地信号测试
测量Si/SiC/GaN等功率器件的栅极电压驱动。
高共模电压情况下的差模小信号测量
