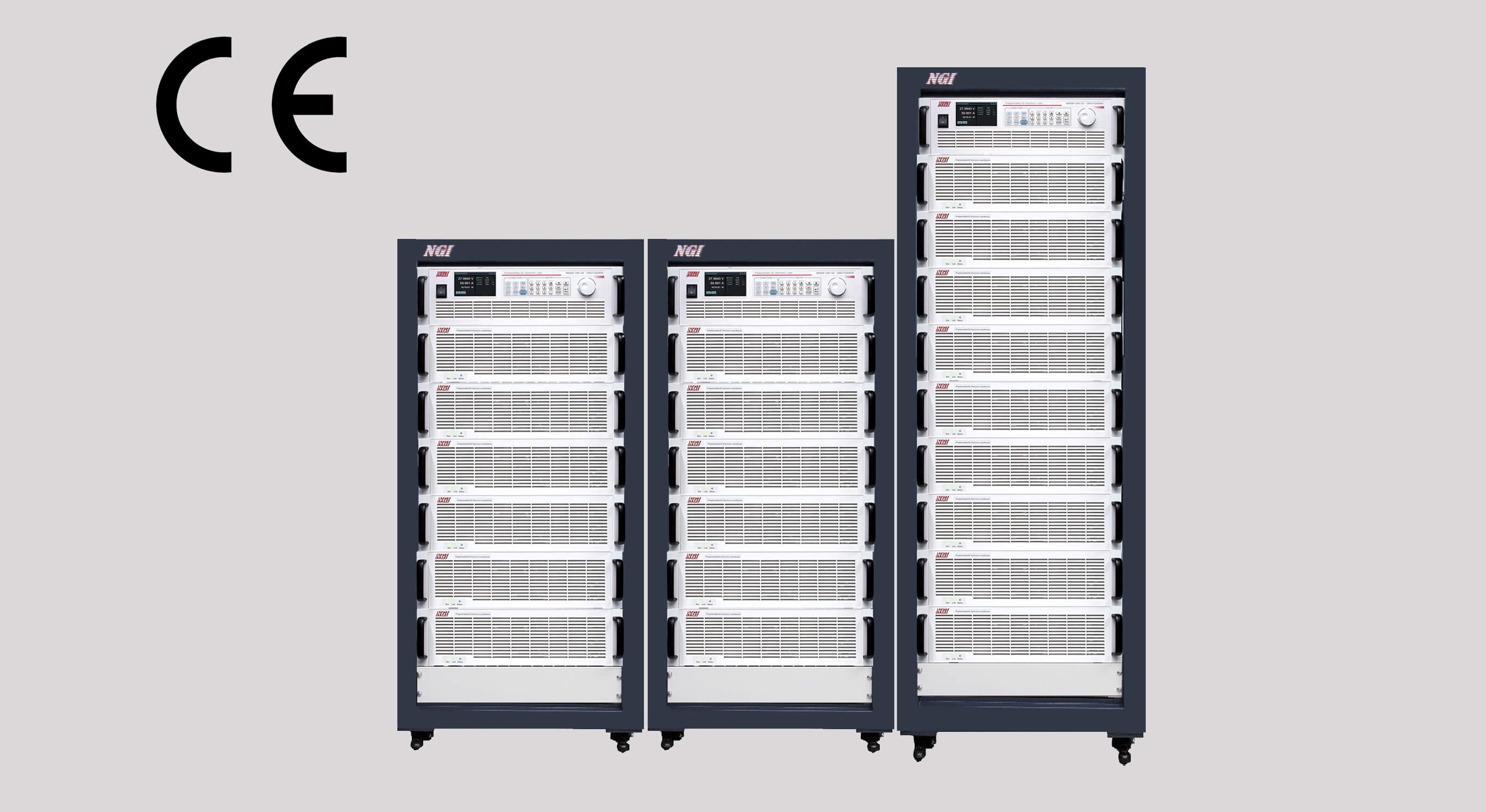

NGI N69206-150-600 高性能大功率可编程直流电子负载

NGI N69206-150-600 高性能大功率可编程直流电子负载

N69206-150-600 1通道 150V 600A 6KW

N69200 系列为一款高可靠性、高精度、多功能的高性能大功率可编程直流电子负载产品。具有150V/600V/1200V/1600V/2400V五种电压规格,标准 19 英寸 3U 机箱功率高达 6kW,且支持主 / 从并机控制,可主 + 主、主 + 从多种方式实现扩功率。在量测方面,N69200 全系列支持电压、电流、功率、电阻三量程,并提供高精度测量,使得单产品测试范围更广。N69200 系列产品功能、性能强大,CV 环路速度可调,电流上升下降速度快,多达 8 种工作模式,支持序列测试、动态测试、放电测试、充电测试、OCP/OPP 测试、模拟短路、等效直流内阻(DCIR)测试(选配)、任意波形拉载测试等多种功能;并支持本地 /远程控制,标配 LAN/RS232/CAN 通讯控制、USB HOST(波形导入)、数字输入输出、模拟输入输出接口,选配 GPIB 通讯控制。N69200 系列产品采用标准 3U/19 英寸机箱,基于模块化设计理念,将功率密度提高一倍,并开发多种功能,配合强大的产品性能指标,能有效解决测试中的各种应用需求,是研发测试及 ATE 测试系统值得信赖的产品。



■ 单机输入功率:2~60kW,3U/6kW超高功率密度
■ 电压范围:0~150V/0~600V/0~1200V/0~1600V/0~2400V
■ 电流范围:0~2500A
■ 恒电压、恒电流、恒功率、恒电阻三量程,宽量测范围
■ 电压测量精度:0.015% + 0.015%F.S.
■ 电流测量精度:0.04% + 0.04%F.S.
■ 短时间1.6倍功率加载能力(< 3s)
■ CV 环路速度可调,匹配不同电源
■ 电压/电流采样率:高达500kHz
■ 支持主/从并机控制,可主+主、主+从多种控制方式实现扩功率
■ 8种工作模式:CC、CV、CP、CR、CV+CC、CR+CC、CV+CR、CP+CC
■ 支持序列测试、放电测试、充电测试、OCP/OPP测试、模拟短路功能

■ 支持电流监视输出、外部编程输入、外部触发输入,支持10kHz正弦波编程输入

■ μs级高速动态响应与斜率拉载

■ 30kHz高速动态模式,动态变频扫描
■ 时间量测,上升、下降时间测量精度:10μs

■ 任意波形拉载测试,正弦波可达 20kHz,支持U盘导入

■ 支持选配NP101系列模块,实现0V带载功能【1】

■ 等效直流内阻(DCIR)测试(选配)
■ 软开/关机功能、电流振荡保护功能
■ 可编程保护,过电流、过电压,过功率、反接检测和温度保护
■ 支持100组参数掉电保存,方便快速调用
■ 支持LAN/RS232/CAN通讯控制,可选配GPIB通讯控制

■ 支持MPPT最大功率追踪功能

■ 燃料电池电堆及发动机、锂电池包、超级电容、光伏组件等新能源领域

■ 高压开关电源、工业电源、服务器电源、通讯电源等直流电源

■ UPS电源、DC-DC转换器、车载充电机等电力电子产品

■ 发电机组、储能系统、直流充电桩等电源供应类

■ 接触器/继电器、汽车高压配件等直流大功率器件类

■ 电动汽车、半导体、航空航天等领域
