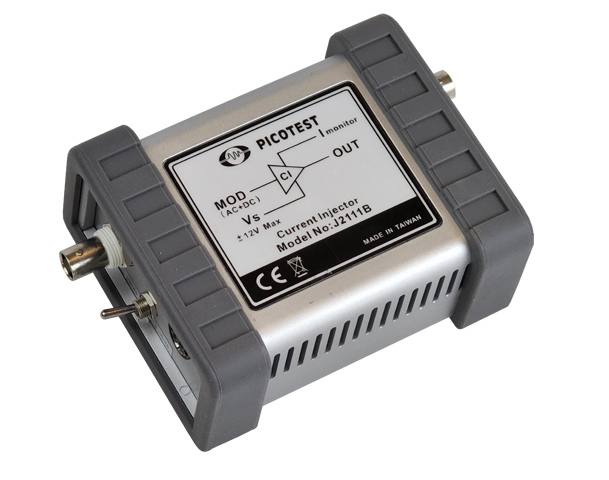

J2111B 注入电流器
目前的电流注入器是注入器产品中用途最广的一种。结合 G5100A或其他同等类型的系数发生器、它能够执行高达40MHz的小信导负载阶跃，具有非常快的上升沿和下降沿。使用G510A、还可以控制上升和下降时间，各种波形甚至任意波形。这可用于模拟许多不同类型负载的影响，包括高速数字电路负载，这通常在很大程度上是动态的。
电流注入器还可用于测量电源、稳压器、电源总线甚至电池的输出阻抗。它可用于无创测量组合输入滤波器的稳定性和开关电源的负电阻。它还应用于晶体管数据的测量和提取，包括小信号电流增益、t 和许多其他动态性能参数。
在射频和仪表电路中，它可用于为A类放大器和缓冲器提供恒定电流偏置。
测量输出阻抗
电流注入器有两个输出连接，0upUt和GND。输入为 DC+AC，可以连接到信号发生器或网络分析仪。内置信置电流使A类操作能够与网络分析仪一起使用。电流注入器和直流偏置注入器也可用干此目的。
输出电流比输入信号降低 40dB，导致 10mA/缩放。电流监视器设计为端接 50 欧姆，可与网络分析仪、示波器或数字万用表一起使用以监视电流。
当与电压探头结合使用时，分析仪可以测量电压/电流，即阻抗。
主要特点
- 具有通用输入的高PSRR低噪声稳压器
- 输出电流变化（可控）– 50mA
- 总输出电流变化（可控+偏置）– 74mA
- 20nSec 典型上升和下降时间
- DC-40MHz 可用范围（取决于互连）
- 双象限双极作适用于正源或负源
- 内置偏移量，可与 Network Analyzer 一起使用
- 具有 50 欧姆输出的精密电流监测器
- 与 AWG、函数发生器和网络分析仪配合使用
- 可用于测量电池阻抗
