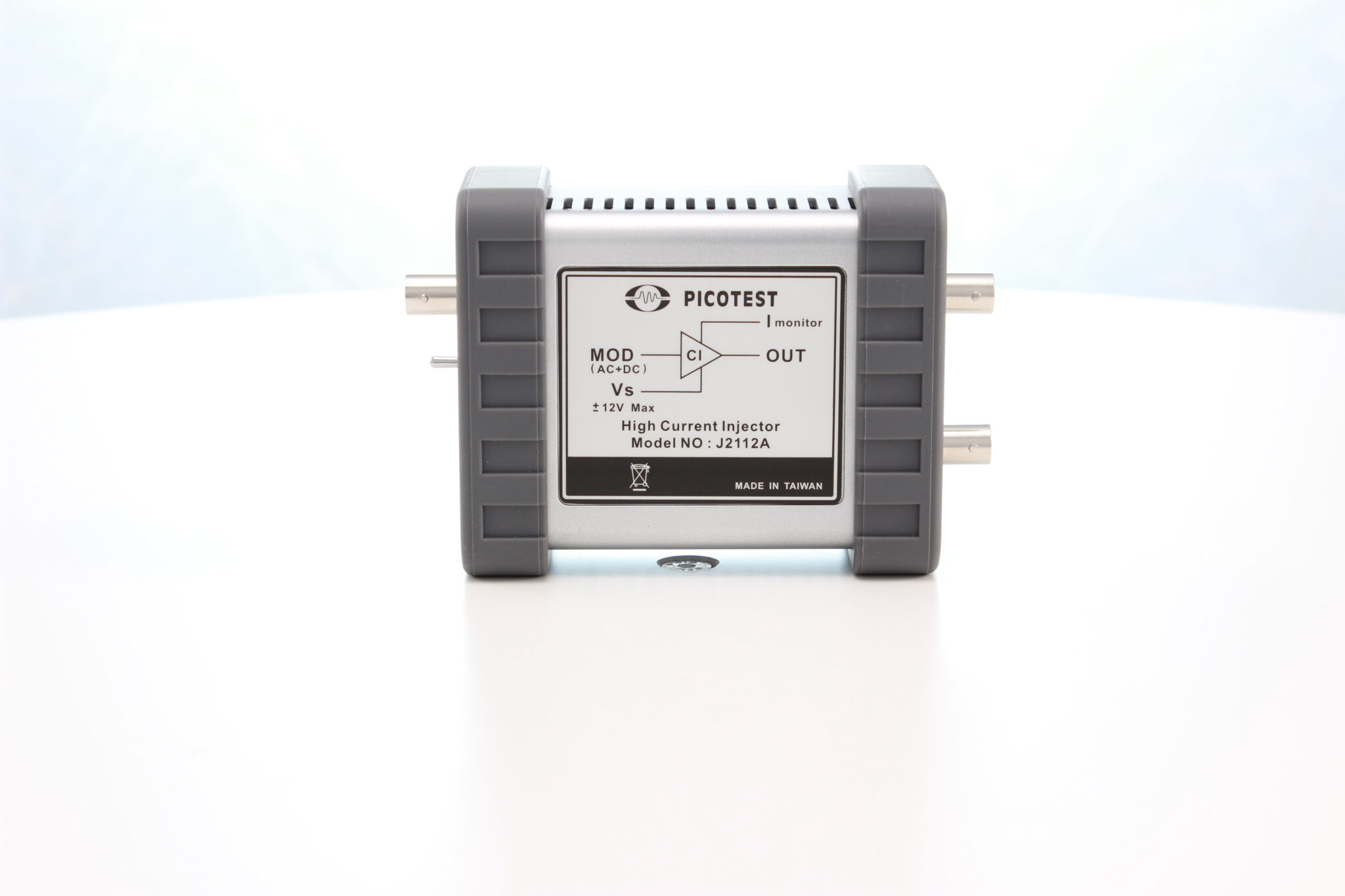

J2112A 大电流注入器
J212A电流注入器是 picotest信号注入器系列中的一个非常通用的工具。与 G5100AAWG或其他等效函数发生器结合使用，它能够执行高达40MHz的小信号和大信号负载阶跃，上升/下降时间高达20ns，电流高达1Amp。可以控制上升和下降时间，并且可以使用任意波形来驱动注入器，从而产生几乎任何特征模式的负载电流曲线。这非常适合模拟所有类型的负载条件，包括高速数字
电路负载、电池放电曲线或自发电流尖峰。
与网络分析仪结合使用时，电流注入器可用于测量所有类型电路和系统的输出阴抗、包括电源、稳压器、电源总线和电池、它可用于无创测量组合输入滤波器的稳定性!开关电源的负电照或线性或开关稳压器的相位裕度，而无需中断控制回路。
它还支持测量和提取晶体管数据的应用，包括电流增益、和许多其他动态性能参数。在射频和仪表电路中，它可用于为A类放大器和缓冲器提供恒定电流信置。
终极可控电流源
控制输入是任意用户控制的 DC+AC信号，可以从信号发生器或网络分析仪获取。内置的双向偏置电流支持A类操作，可与网络分析仪一起使用。
输出电流比输入信号降低40dB，导致10mANV缩放。电流监控器输出端口设计为端接 50欧姆，可与网络分析仪、示波器或数字万用表一起使用，以1A/V量级监控注入器的输出电流。
主要特点
- 快速瞬态负载升压至 1Amp
- 20nSec 典型上升和下降时间
- DC-40MHz 可用范围（取决于互连）
- 测量无创相位裕度、输出阻抗、反向传输、串扰、输入滤波器稳定性
- 适用于正电压源
- 内置偏移量，可与 Network Analyzer 一起使用
- 具有 50 欧姆输出的精密电流监测器
- 可与任何制造商的 AWG、函数发生器和网络分析仪配合使用
- 包括带通用输入的高PSRR低噪声稳压器
