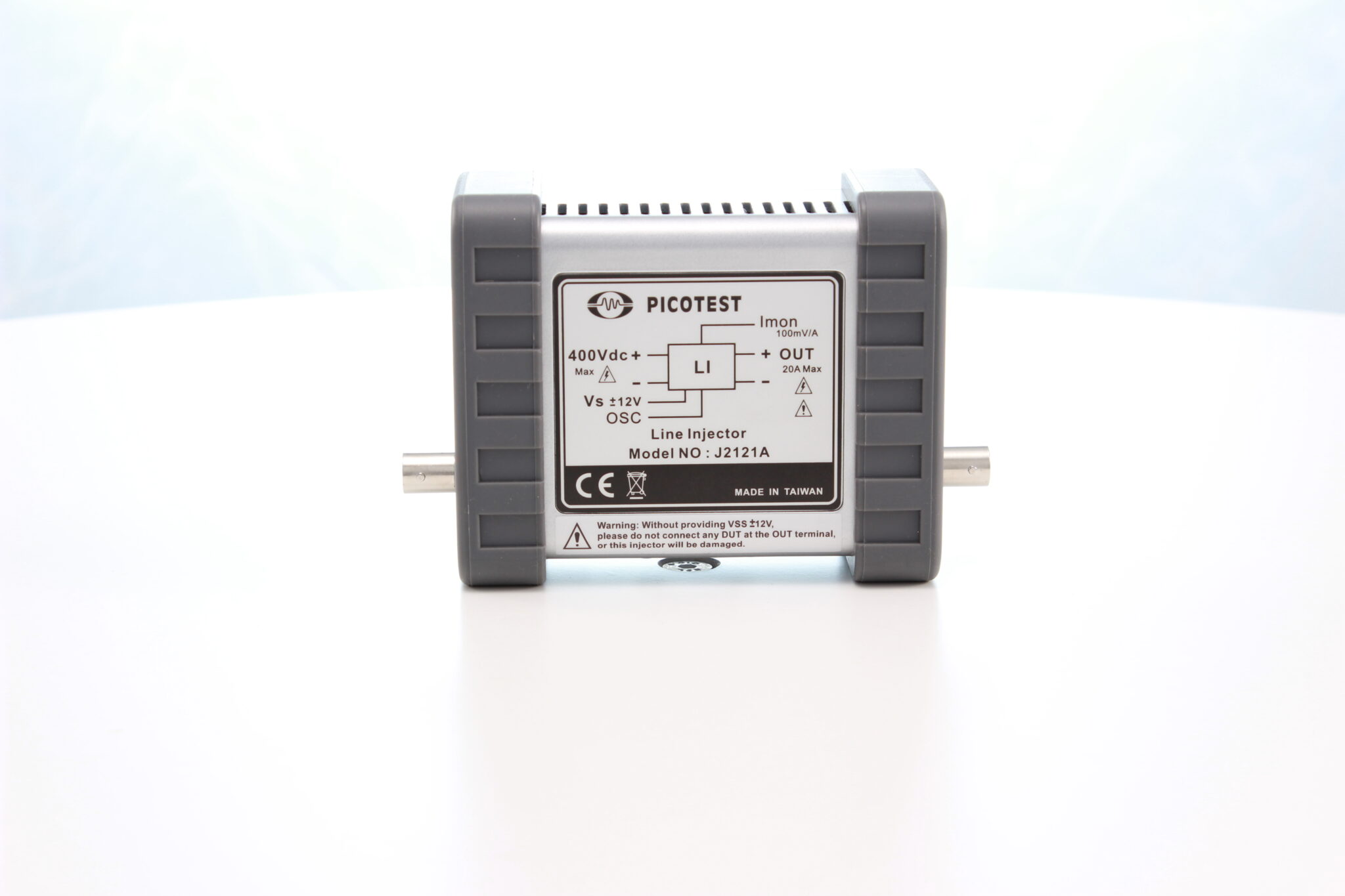

J2121A 大功率线路注入器
虽然用于波特图的注入变压器是一种非常宽带的变压器，但它对于测量电源甚至运算放大器的纹波抑制 (PSRR)没有用处。这样做可能会永久损坏变压器。这是因为使注入变压器性能如此出色的特性也导致变压器不能承受直流电流。即使非常小的直流电流(5mA或更少)也会大大降低信号容量，甚至使变压器完全饱和。因此，picotest线路注入器(2121)是电源测试的另一个必不可少的测试适配器。
J2121A特别适用于高功率应用，例如与军用和卫星总线相关的应用。它可用于高达400V的输入总线电压，并在1MHz时提供高达20A的电流。线路注入器允许输入直流电源电压由网络分析仪源信号(振荡器)调制。 J2121A线路注入器的输出是直流稳压的，除了交流调制信号外，还提供来自馈入注入器的输入总线电压的 700mV 固定压降。
J2121A可以连接到被测电源输入端，并且根据测试探头连接点，可用于测量 PSRR 或电源输入阻抗。线路注入器还可用于测量信置下电感器的阻抗/电感。
虽然电流探头可用作测试设置的一部分，但 J2121A包括可连接到 VNA的电流检测监视器输出。

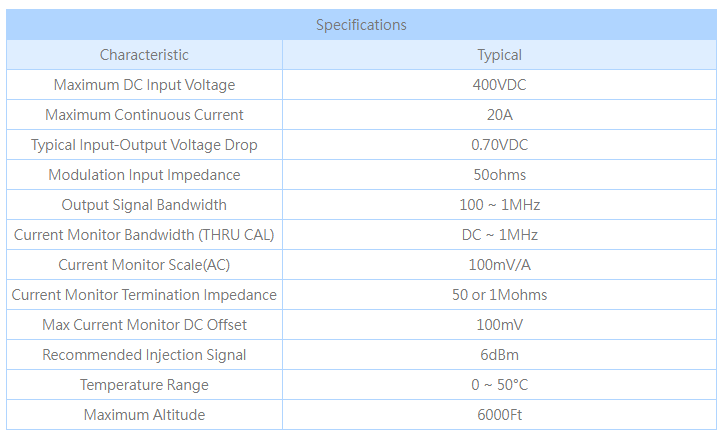

主要特点
- 最大 400V/20A – 支持大功率 270V 军事和卫星总线应用
- 100Hz – 1MHz带宽
- 稳压输入输出压降，500mV
- 隔离式电流检测监控器输出
- 风扇冷却，包括低噪音电源
