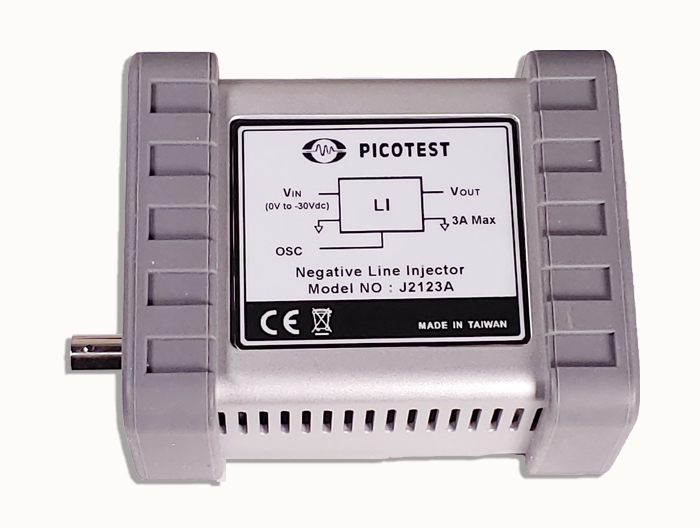

J2123A 负压 PSRR 注入器
J2123A负电压线路注入器与J2120A正电压线路注入器一样，用于将交流调制信号叠加在直流电源电压上，用于电源抑制比(PSRR)电源调制比(PSMR)和音频放大器共模抑制比(CMRR)测试。这些应用需要非常低的输出噪声，以及宽带宽内的低输出阻抗。
PicotestJ2123A与PicotestJ2120A(用于正电压)一样，使用无源设计来满足这些困难的要求，以确保最佳性能。
J2123A可用于时城或频域测试。大多数情况下，线路注入器允许输入直流电源电压由网络分析仪源信号调制，就像 PSRR测量一样。线路注入器的频率范围必须远低于交流线路频率，并且至少高于被测电路的控制环路带宽。显示了使用OMICRONLabBode100的连接图。
请注意:如果输入电压相反，J2123A会损坏。在负电压系统中，返回播孔(黑色接地或0伏)应比负电源连接(红色)更正。
线路注入器只能提供电流，因此输出幅度会受到工作电流和负载处总存储电容的显着影响。J2123A电压输出(相对于输入电压)与提供的输出的图表显示在”详细规格”选项卡中。要驱动的(AC)阳抗越低，电流越高，因此压降越大。在较高频率下驱动低阳抗电容输入可能具有挑战性。建议您了解和/或测量您需要驱动的交流阻抗与频率的关系。
要在 DUT输入端获得恒定的已知电压，您可以调整每个负载电流工作点的实验室电源输出电压。J2123A还支持使用具有足够宽的顺应性来补偿J2123A压降的远程检测电路连接。
线路注入器还可以与电流探头结合使用，以测量电源的输入阻抗。开关电源或稳压器的输入阻抗为负，这在与 EM 滤波器结合使用时会产生稳定性问题。因此，测量是设计、分析和验证过程的重要组成部分。您可以通过使用1欧姆电阻器执行THROUGH 校准来校正缩放。
主要特点
- 负电压线注入器
- 调制直流电源电压
- 将调制信号与总线电压相结合
- 10Hz-50MHz 可用带宽
- 低阻抗、低噪声和低电压一致性
- 3 安培最大电流
- -30VDC 最大输入
- 轻松测量输入滤波器和 PSRR
