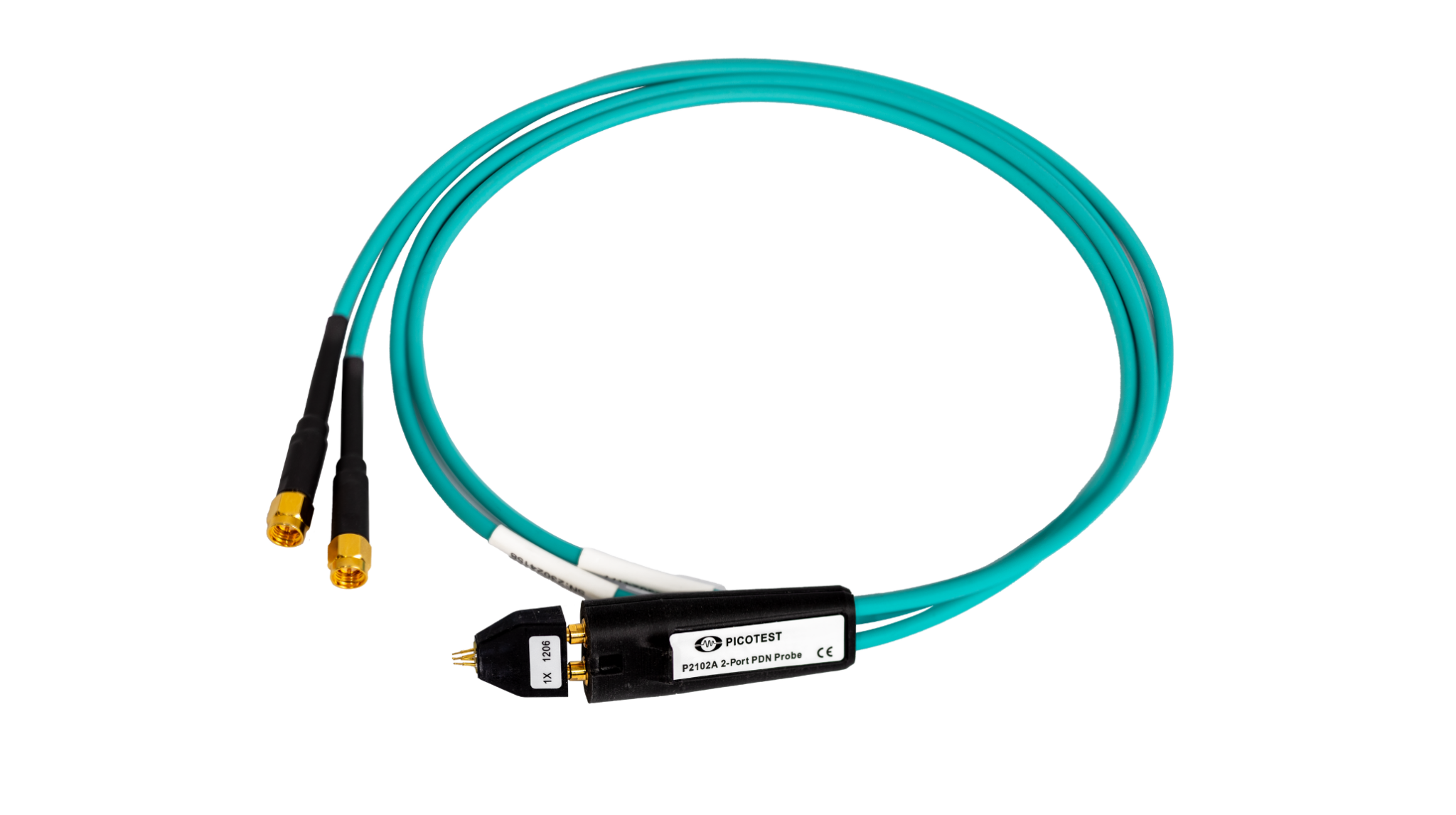

P2102A 2 端口探头
Picotest PDN 探头是精密无源传输线“浏览器”探头，支持各种测量，包括阻抗（1 端口反射和 2 端口串联和分流）、3 端口电压/电流、跨步负载、纹波、噪声、TDT/TDR、PCB 谐振、时钟抖动和无创稳定性测量（“NISM”）。与有源探头和其他类型的无源探头相比，这些探头具有一些显着的优势。
高带宽、固定间距探头尖端设计可对各种元件和连接器尺寸进行精确测量。它消除了将 SMA 或同轴电缆焊接到电路板上的需要，也消除了损坏细铜焊盘或拉起小组件的风险。您可以在没有连接器的情况下连接到电路板和设备。
探头可用于“浏览器”式测量。例如，如果您的电路板上有多个电源轨，则小巧的外形和易于放置的探头尖端使您能够快速浏览稳压器输出，从而决定哪些电源轨需要进一步研究。与 NISM 结合使用时，无论物理配置如何，您都拥有了一个强大的工具来评估多个电源的稳定性。
其他探头
描述
Picotest PDN 探头是精密无源传输线“浏览器”探头，支持各种测量，包括阻抗（1 端口反射和 2 端口串联和分流）、3 端口电压/电流、跨步负载、纹波、噪声、TDT/TDR、PCB 谐振、时钟抖动和无创稳定性测量（“NISM”）。与有源探头和其他类型的无源探头相比，这些探头具有一些显着的优势。
高带宽、固定间距探头尖端设计可对各种元件和连接器尺寸进行精确测量。它消除了将 SMA 或同轴电缆焊接到电路板上的需要，也消除了损坏细铜焊盘或拉起小组件的风险。您可以在没有连接器的情况下连接到电路板和设备。
探头可用于“浏览器”式测量。例如，如果您的电路板上有多个电源轨，则小巧的外形和易于放置的探头尖端使您能够快速浏览稳压器输出，从而决定哪些电源轨需要进一步研究。与 NISM 结合使用时，无论物理配置如何，您都拥有了一个强大的工具来评估多个电源的稳定性。
主要特点
- 支持测量：
阻抗、瞬态阶跃负载、纹波、噪声、TDT/TDR、2 端口阻抗、PCB 谐振、时钟抖动和无创稳定性 - 宽带宽 – 300MHz *
- 测量值 <1mOhm *，高达 kOhms **
- 四 （4） 个可互换探头 –- 尺寸 1206、0805、0603 和 0402
- 各种衰减 – 1 倍以获得最佳灵敏度和信噪比，2 倍、5 倍或 10 倍。更高的衰减用于更高的电压、阻抗或降低的负载
- 真正的 4 点开尔文测量
- 浏览功能大大简化了多轨测试和重复测量
- 几乎没有电容负载
- 包括用于超高屏蔽衰减和超低屏蔽电阻的 PDN 电缆®
- 坚固耐用，符合人体工程学的设计;小巧的外形进入狭窄的地方
- 支持无创稳定性测量 （NISM）
- 支持扩展范围的 2 端口分流测量
* 取决于校准
** 使用扩展的 2 端口设置
