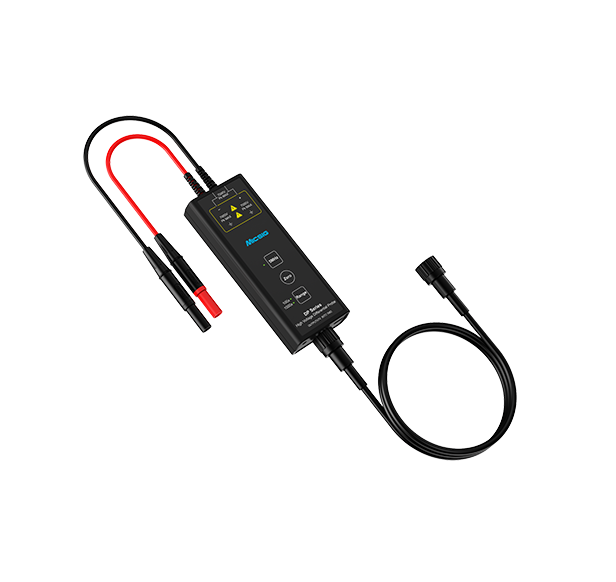

DP1503 1500V 300MHz
麦科信 DP 系列高压差分探头，带宽 100-300MHz、最大输入电压 7000Vpk，标准 BNC 接口，适配所有品牌示波器。一键秒校零 + 过载报警 + 量程断电记忆，操作便捷；双量程设计匹配不同测试电压；高阻低容设计，最小化负载效应；测量精度高达 ±1%，兼具优秀幅频特性与高共模抑制比；DC 5V 与 Type-C 双供电口选择，使用便捷轻松，不受场地限制；支持指令编程控制，实现自动化流程测试；5MHz 带宽限制功能，可抑制高频噪声干扰，波形更清晰明确；广泛适用于新能源汽车动力系统、光伏逆变器、开关电源等高频高压测试场景。
| 型号 |
直流增益精度 典型值 |
带宽 | 最大输入差分电压 （DC+AC PK） |
共模抑制比 | 输入阻抗 |
|---|---|---|---|---|---|
| DP700 |
±2 %（可定制 ±1% 的高精度版本） |
100MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB |
6MΩ/1.67pF ( 差分 ) 3MΩ/3.3pF ( 单端对地 ) |
| DP1500 | 150V（50X） 1500V（500X） |
13.2MΩ/1.67pF ( 差分 ) 6.6MΩ/3.3pF ( 单端对地 ) |
|||
| DP3000 | 300V（100X） 3000V（1000X） |
30MΩ/0.78pF ( 差分 ) 15MΩ/1.57pF ( 单端对地 ) |
|||
| DP7000 | 700V（100X） 7000V（1000X） |
120MΩ/0.78pF( 差分 ) 60MΩ/1.57pF( 单端对地 ) |
|||
| DP702 | ± 2 %（可定制 ± 1% 的高精度版本） | 200MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB |
6MΩ/1.67pF ( 差分 ) 3MΩ/3.3pF ( 单端对地 ) |
| DP1502 | 150V（50X） 1500V（500X） |
13.2MΩ/1.67pF ( 差分 ) 6.6MΩ/3.3pF ( 单端对地 ) |
|||
| DP3002 | 300V（100X） 3000V（1000X） |
30MΩ/0.78pF ( 差分 ) 15MΩ/1.57pF ( 单端对地 ) |
|||
| DP7002 | 700V（100X） 7000V（1000X） |
120MΩ/0.78pF( 差分 ) 60MΩ/1.57pF( 单端对地 ) |
|||
| DP703 | ± 2 %（可定制 ± 1% 的高精度版本） | 300MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB |
6MΩ/1.67pF ( 差分 ) 3MΩ/3.3pF ( 单端对地 ) |
| DP1503 | 150V（50X） 1500V（500X） |
13.2MΩ/1.67pF ( 差分 ) 6.6MΩ/3.3pF ( 单端对地 ) |
|||
| DP3003 | 300V（100X） 3000V（1000X） |
30MΩ/0.78pF ( 差分 ) 15MΩ/1.57pF ( 单端对地 ) |
|||
| DP7003 | 700V（100X） 7000V（1000X） |
120MΩ/0.78pF( 差分 ) 60MΩ/1.57pF( 单端对地 ) |
● 浮地电压测量
● 强电或高压隔离测量
● 开关电源设计
● 电源转换等相关设计
● 逆变器、UPS 电源
● 变频器
● 电子镇流器设计
● 电机驱动设计
● 电工实验
● 低压电器设计
● 电子电力和电力传动实验等
● 第三代半导体测试
