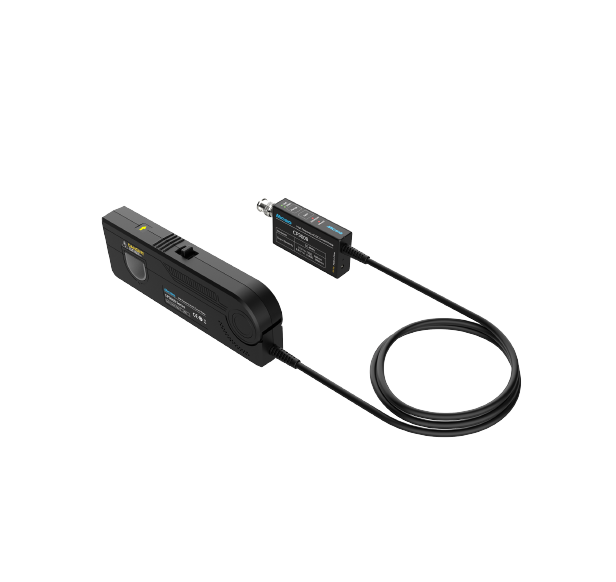

CP1003B DC-100MHz 30A
麦科信 (Micsig) 高频交直流电流探头 CP 系列，核心性能突出：带宽高达 100MHz，最大连续电流 300Arms，搭配 1% 的高精度与 1mA 的高分辨率，能精准捕获电流波形并提供高精度测量结果；同时采用双量程设计，覆盖小信号精密检测与大电流瞬态分析，助力工程师优化产品设计。使用便利与兼容性表现优异：提供 5/20mm 两种钳口直径可选，钳口设计简单易用，消磁和自动调零可一键完成，内置过流报警设计，提醒量程切换；采用标准 BNC 接口，兼容所有品牌示波器；适配新能源、工业电子等多场景测试需求。
| 型号 | CP3008 | CP3005 | CP1510 | CP1003B | CP503B |
|---|---|---|---|---|---|
| 带宽 | DC-8MHz | DC-5MHz | DC-10MHz | DC-100MHz | DC-50MHz |
| 上升时间 | ≤ 53ns | ≤ 70ns | ≤ 46ns | ≤3.5ns | ≤7ns |
| 量程 |
50Arms（50A） 300Arms（300A） |
50Arms（50A） 300Arms（300A） |
30Arms（30A） 150Arms（150A） |
5Arms（5A） 30Arms（30A） |
5Arms（5A） 30Arms（30A） |
| 最大测量电流 | 300Arms，500Apk | 300Arms，500Apk | 150Arms，300Apk | 30Arms，50Apk | 30Arms，50Apk |
| 精度 (DC，45-66Hz 最大连续电流 ) |
±1% ±10mA（50A) ±1% ±100mA（300A） |
±1% ±10mA（50A)
±1% ±100mA（300A） |
±1% ±10mA（30A) ±1% ±100mA（150A） |
±1% ±1mA（5A) ±1% ±10mA（30A） |
±1% ±1mA（5A) ±1% ±10mA（30A） |
| 分辨率 |
10mA（50A) 100mA（300A） |
10mA（50A) 100mA（300A） |
10mA（30A) 100mA（150A） |
1mA（5A) 10mA（30A） |
1mA（5A) 10mA（30A） |
| 噪声 |
<1.5mArms（50A） <12mArms（300A） |
<1.5mArms（50A） <12mArms（300A） |
<1.5mArms（30A） <10mArms（150A） |
<4mApp（5A） <30mApp（30A） |
<4mApp（5A） <30mApp（30A） |
| 输出灵敏度 |
1V / 10A（50A，10X ) 1V / 100A（300A，100X） |
1V / 10A（50A，10X ) 1V / 100A（300A，100X） |
1V / 10A（30A，10X ) 1V / 100A（150A，100X） |
1V / 1A（5A，1X ) 1V / 10A（30A，10X ） |
1V / 1A（5A，1X ) 1V / 10A（30A，10X ） |
| 过流报警值 |
≥ 50Apk（50A） ≥ 300Apk（300A） |
≥ 50Apk（50A） ≥ 300Apk（300A） |
≥ 30Apk（30A） ≥ 150Apk（150A） |
≥ 7Apk（5A） ≥ 50ApK（30A） |
≥ 7Apk（5A） ≥ 50ApK（30A） |
| 钳口直径 | 20mm | 20mm | 20mm | 5mm | 5mm |
| 供电方式 | DC 12V适配器 | ||||
| 示波器端接口 | 通用标准BNC接口，可搭配所有品牌示波器使用 | ||||
新能源汽车设计
开关电源设计
电工实验
半导体器件设计
航空电子设计
逆变器 / 变压器设计
电子镇流器设计
工控/ 消费电子设计
发动机驱动装置设计
电力电子和电力传动实验设计
