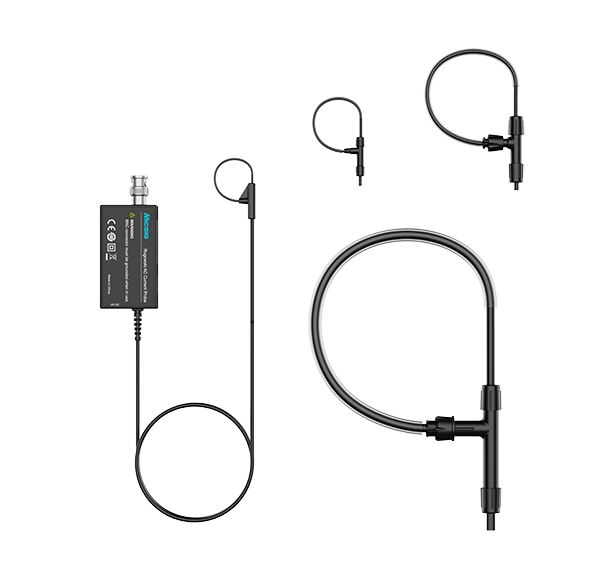

RCP1200S-200 1200Apk
麦科信（Micsig）RCP 系列柔性罗氏线圈电流探头具备高达 30MHz 的带宽与 12000Apk 的最大可测电流。探头的插入阻抗几乎为零，能最大限度地减少对被测电路的干扰。线圈具有极高的耐压性（最高 10 kVpk），支持定制线圈截面直径、周长以及导线长度，以适应复杂应用场景。
典型测量精度高达2%，精确捕捉高频大电流信号，非常适用于第三代半导体（如SiC、GaN）的双脉冲动态测试，以及功率半导体开关瞬态电流波形的实时监测与分析。
|
RCP-XS系列 |
峰值电流 |
带宽 |
输出灵敏度 |
电流变化率（峰值） |
耐压 |
|---|---|---|---|---|---|
| RCP60XS-80 | 60Apk | 70Hz -30MHz |
100mV/A（10X） |
4kA/μs |
1.5kVpk (仅罗氏线圈部分) |
| RCP120XS-80 | 120Apk | 34Hz-30MHz |
50mV/A（20x） |
8kA/μs | |
| RCP300XS-80 | 300Apk | 10Hz-30MHz |
20mV/A （50X） |
20kA/μs | |
|
RCP600XS-80 |
600Apk | 8Hz-30MHz |
10mV/A（100X） |
40kA/μs | |
| RCP1200XS-80 | 1200Apk | 5Hz-30MHz |
5mV/A （200X） |
70kA/μs | |
| RCP3000XS-80 | 3000Apk | 4Hz-30MHz |
2mV/A（500X） |
70kA/μs | |
| RCP6000XS-80 | 6000Apk | 4Hz-30MHz |
1mV/A（1000X） |
70kA/μs | |
| RCP12000XS-80 | 12000Apk | 2Hz-30MHz |
0.5mV/A（2000X） |
70kA/μs | |
| RCP300XS-200 | 300Apk | 14Hz -20MHz |
20mV/A (50X) |
20kA/μs | |
| RCP600XS-200 | 600Apk | 7Hz -20MHz |
10mV/A（100X） |
40kA/μs | |
| RCP1200XS-200 | 1200Apk | 5Hz -20MHz |
2mV/A (200X) |
70kA/μs | |
| RCP6000XS-200 | 6000Apk | 3Hz -20MHz |
1mV/A（1000X） |
70kA/μs |
RCP***XS-80 ：XS表示线圈截面直径1.6mm，80 表示罗氏线圈的周长为80 毫米
RCP***XS-200 ：XS表示线圈截面直径1.6mm，200表示罗氏线圈的周长为200 毫米
|
RCP-S系列 |
峰值电流 |
带宽 |
输出灵敏度 |
电流变化率（峰值） |
耐压 |
|---|---|---|---|---|---|
| RCP120S-200 | 120Apk | 14Hz - 25MHz | 50mV/A（20x） | 8kA/μs |
3kVpk (仅罗氏线圈部分) |
| RCP300S-200 | 300Apk | 7Hz - 25MHz | 20mV/A （50X） | 20kA/μs | |
| RCP600S-200 | 600Apk | 5Hz - 25MHz | 10mV/A（100X） | 40kA/μs | |
| RCP1200S-200 | 1200Apk | 5Hz - 25MHz | 5mV/A （200X） | 70kA/μs | |
| RCP3000S-200 | 3000Apk | 3Hz - 25MHz | 2mV/A（500X） | 70kA/μs | |
| RCP6000S-200 | 6000Apk | 2Hz - 25MHz | 1mV/A（1000X） | 70kA/μs | |
| RCP6000S-700 | 6000Apk | 3Hz-10MHz | 1mV/A（1000X） | 70kA/μs | |
| RCP12000S-700 | 12000Apk | 2Hz-10MHz | 0.5mV/A（2000X） | 70kA/μs |
RCP***S-200 ：S表示线圈截面直径3.0mm，200表示罗氏线圈的周长为200 毫米
RCP***S-700 ：S表示线圈截面直径3.0mm，700表示罗氏线圈的周长为700 毫米
|
RCP-M系列 |
峰值电流 |
带宽 |
输出灵敏度 |
电流变化率（峰值） |
耐压 |
|---|---|---|---|---|---|
| RCP120M-200 | 120Apk | 14Hz - 25MHz | 50mV/A（20x） | 8kA/μs |
5kVpk (仅罗氏线圈部分) |
| RCP300M-200 | 300Apk | 7Hz - 25MHz | 20mV/A （50X） | 20kA/μs | |
| RCP600M-200 | 600Apk | 5Hz - 25MHz | 10mV/A（100X） | 40kA/μs | |
| RCP1200M-200 | 1200Apk | 5Hz - 25MHz | 5mV/A （200X） | 70kA/μs | |
| RCP3000M-200 | 3000Apk | 3Hz - 25MHz | 2mV/A（500X） | 70kA/μs | |
| RCP6000M-200 | 6000Apk | 2Hz - 25MHz | 1mV/A（1000X） | 70kA/μs | |
| RCP6000M-700 | 6000Apk | 3Hz-10MHz | 1mV/A（1000X） | 70kA/μs | |
| RCP12000M-700 | 12000Apk | 2Hz-10MHz | 0.5mV/A（2000X） | 70kA/μs |
RCP***M-200 ：M表示线圈截面直径4.5mm，200表示罗氏线圈的周长为200 毫米
RCP***M-700 ：M表示线圈截面直径4.5mm，700表示罗氏线圈的周长为700 毫米
|
RCP-L系列 |
峰值电流 |
带宽 |
输出灵敏度 |
电流变化率（峰值） |
耐压 |
|---|---|---|---|---|---|
| RCP600L-700 | 600Apk | 8Hz - 10MHz | 10mV/A （100X） | 70kA/μs |
10kVpk (仅罗氏线圈部分) |
| RCP1200L-700 | 1200Apk | 6Hz - 10MHz | 5mV/A （200X） | 70kA/μs | |
| RCP3000L-700 | 3000Apk | 4Hz - 10MHz | 2mV/A（500X） | 70kA/μs | |
| RCP6000L-700 | 6000Apk | 3Hz - 10MHz | 1mV/A（1000X） | 70kA/μs | |
| RCP12000L-700 | 12000Apk | 2Hz-10MHz | 0.5mV/A (2000X) | 70kA/μs |
RCP***L-700 ：L表示线圈截面直径8.0mm，700表示罗氏线圈的周长为700 毫米
|
型号 |
RCP-XS系列，RCP-S系列，RCP-M系列，RCP-L系列 |
|||||||
| 精度 | 2% | |||||||
| 供电 | DC 12V | |||||||
| 导线长度 | 1.5m，指积分器到罗氏线圈的长度，支持定制 | |||||||
| 输出阻抗 |
1MΩ |
|||||||
| 示波器端接口 |
通用标准BNC接口，可搭配所有品牌示波器使用 |
|||||||
● 测量电机驱动中的电流，比如变速驱动器 (VSD)、不间断电源 (UPS) 或开关电源 (SMPS) 电路中的电能质量测量
● 测量碳化硅 SiC、氮化镓 GaN 等材料制成的 MOSFET、IGBT 芯片管脚电流 , 用于双脉冲测试
● 监测小型电感器、电容器、消振电路中的电流
● 测量电力电子中的负载电流及高次谐波电流
● 测量大直流电流存在情况下小交流电流
● 测量高频正弦波、脉冲或瞬态电流
● 测量三相供电系统中交流电流
● 测量半导体中的功率损耗
● 测量 50/60Hz 工频电流
● 功率转换器开发和诊断
