知用，HCP8300 电流探头， 300A，产品规格齐全，免费样机试用

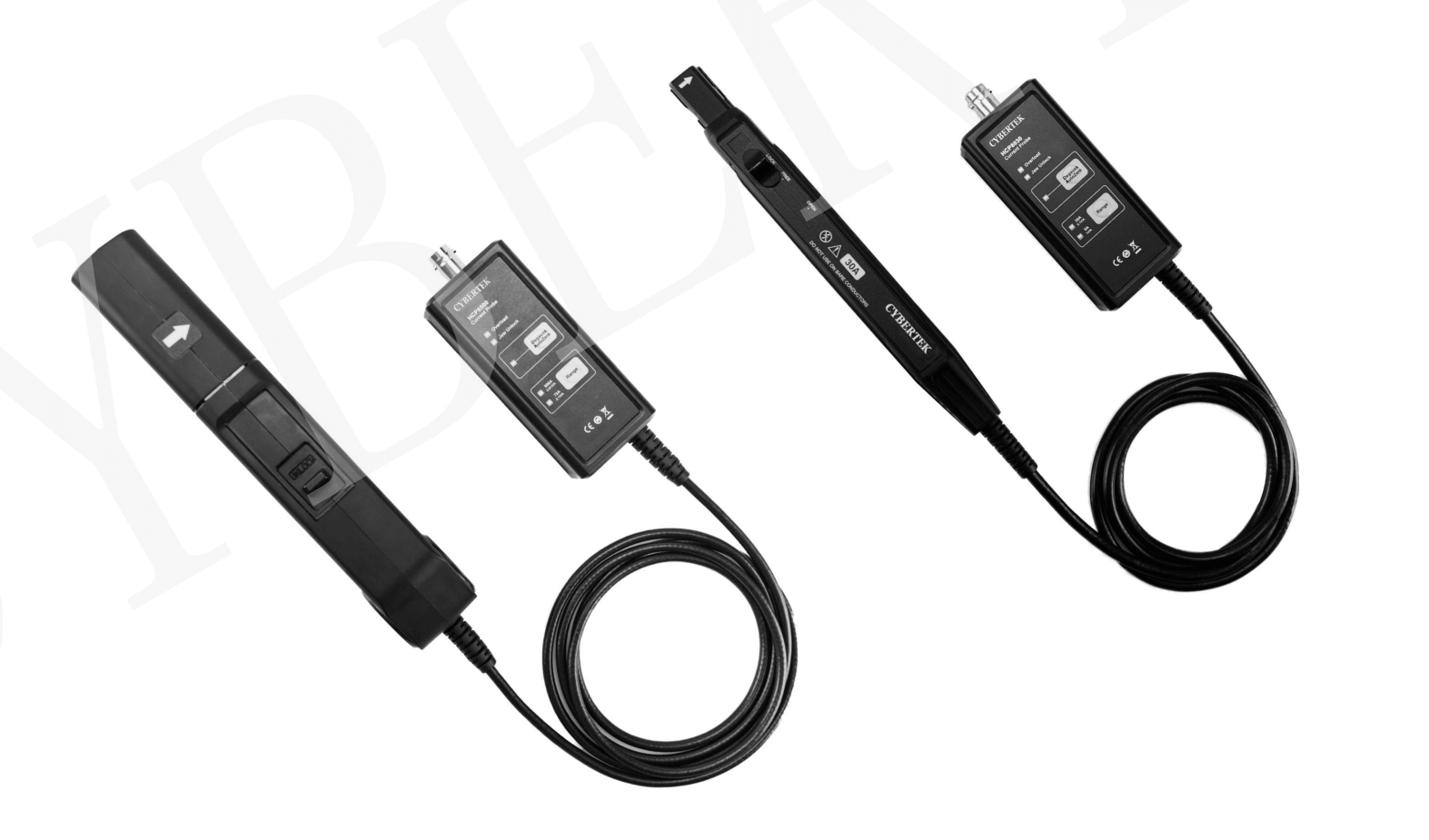

HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，在电流测量量程范围内，精度高达1%，满足大部分测试领域的需要；两个量程可供选择，方便小电流测量；自动消磁调零功能，使用方便；声光过流报警功能，提醒量程切换；电子轻触式按键设计，使用寿命更长；标准的BNC输出接口，可匹配任何厂家示波器。HCP8000系列电流探头常用于开关电源、马达驱动器、电子镇流器、LED照明、新能源等设计和测试应用中。
HCP8030(C/D/H)体积轻巧，可在拥挤的电路板中使用自如；小型钳夹可以在紧张的空间中探测电流，能夹住的导线直径达5mm；可以测量30A的连续电流和50A的峰值电流，HCP8030提供50MHz的带宽,HCP8030C提供70MHz的带宽,HCP8030D提供100MHz带宽；HCP8030H提供120MHz带宽；探头具有30A (10X)和5A (1X)两个量程可选择，5A (1X)量程特别适用于小电流测量，分辨率高达1mA。
钳口
|
型 号 |
HCP8150(A) |
HCP8300(A) |
HCP8500 |
||||
|
带宽(-3dB) |
HCP8150 |
DC-12 MHz (图10.a) |
HCP8300 |
DC- 6 MHz (图13.a) |
DC-5MHz (图16) |
||
|
HCP8150A |
DC-22 MHz (图10.b) |
HCP8300A |
DC-8 MHz (图13.b) |
||||
|
上升时间 |
HCP8150 |
≤29ns |
HCP8300 |
≤58ns |
≤70ns |
||
|
HCP8150A |
≤16ns |
HCP8300A |
≤50ns |
||||
|
连续电流最大值 |
HCP8150 |
150Arms （图11.a） |
HCP8300 |
300Arms (图14.a) |
500Arms(图17) |
||
|
HCP8150A |
150Arms （图11.b） |
HCP8300A |
300Arms (图14.b) |
||||
|
峰值电流 |
300Apk |
500Apk |
750Apk |
||||
|
量程 |
30A |
10X衰减 |
50A |
10X衰减 |
75A |
10X衰减 |
|
|
150A |
100X衰减 |
300A |
100X衰减 |
500A |
100X衰减 |
||
|
过流报警值 |
30A |
≥30APk |
50A |
≥50APk |
75A |
≥75APk |
|
|
150A |
≥300APk |
300A |
≥500APk |
500A |
≥750APk |
||
|
电流传输比 |
30A |
0.1V/A |
50A |
0.1V/A |
75A |
0.1V/A |
|
|
150A |
0.01V/A |
300A |
0.01V/A |
500A |
0.01V/A |
||
|
分辨率 |
30A |
10mA |
50A |
10mA |
75A |
10mA |
|
|
150A |
100mA |
300A |
100mA |
500A |
100mA |
||
|
精度 (DC,45-66Hz最大连续电流) |
30A |
±1%±10mA |
50A |
±1%±10mA |
75A |
±1%±10mA |
|
|
150A |
±1%±100mA |
300A |
±1%±100mA |
500A |
±1%±100mA |
||
|
输入阻抗 |
HCP8150 |
参考（图12.a） |
HCP8300 |
参考（图15.a） |
参考(图18) |
||
|
HCP8150A |
参考（图12.b） |
HCP8300A |
参考（图15.b） |
||||
|
延时 |
探头主机 |
HCP8150 |
36ns |
41ns |
42ns |
||
|
HCP8150A |
30ns |
||||||
|
BNC(1m) |
5ns |
||||||
|
终端负载要求 |
≥100kΩ |
||||||
|
供电方式 |
DC 12V/1A（标配适配器） |
||||||
|
绝缘线电压 |
600V CATII 300V CATIII |
||||||
|
安全符合标准 |
EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 |
||||||
|
EMC符合标准 |
EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 |
||||||
