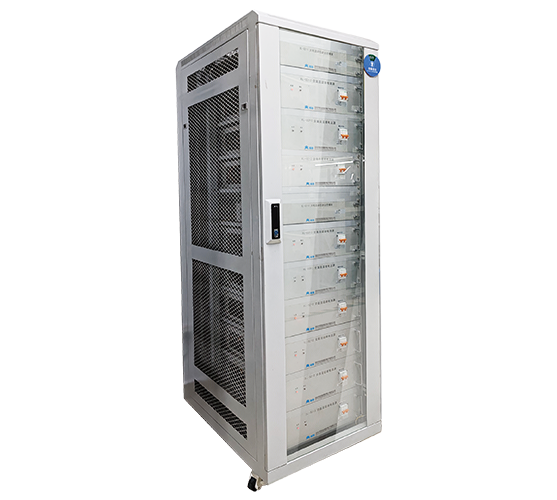

高精度、大功率程控功率源。支持IR46国际建议的多种波形输出。
-
强负载能力
单相电压最大输出900W，单相电流最大输出1600W
-
高分辨率
电压、电流、功率优于2x10-5，相位0.001°，频率0.001Hz
-
多规格细度调节
电压、电流输出支持0.01%RG、0.1%RG、1%RG、10%RG四种调节方式
-
支持高次谐波设置
可设置2～41次谐波的幅度和相位
-
多场景应用
可作为高等级三相电能表检定装置和三相仪表检定装置的功率源使用
-
支持无线操控
配置有安卓系统平板控制器，可对装置远距离无线控制，使用方便
-
支持设备自检
支持自动故障检测，保护功能完善
-
通讯接口丰富
具有RS232及RS485接口，可与PC机连接
-
支持波形处理
支持IR46相关尖顶波、平顶波、高次谐波等波形；支持波形编辑输出
| 产品型号 | HZ107N | HZ307N | ||||
| 交流电压输出 | ||||||
|
量程 |
57.7V﹑100V﹑220V﹑380V |
|||||
|
调节细度 |
0.01%RG﹑0.1%RG﹑1%RG﹑10%RG | |||||
|
准确度 |
0.1%RG | |||||
| 稳定度 |
0.02%/2min |
|||||
| 交流电流输出 | ||||||
| 量程 | 10mA﹑100mA﹑1A﹑2.5A﹑5A﹑10A﹑50A﹑100A | |||||
| 调节细度 | 0.01%RG﹑0.1%RG﹑1%RG﹑10%RG | |||||
| 准确度 | 0.1%RG | |||||
| 稳定度 |
0.02%/2min |
|||||
| 相位输出 | ||||||
| 调节范围 | 0°～359.99° | |||||
| 调节细度 | 0.01°﹑0.1°﹑1°﹑10° | |||||
| 准确度 | 0.05° | |||||
| 频率输出 | ||||||
| 调节范围 | 45Hz～65Hz | |||||
| 调节细度 | 0.001Hz﹑0.01Hz﹑0.1Hz﹑1Hz | |||||
| 准确度 | 0.01Hz | |||||
| 谐波输出 | ||||||
| 谐波次数 | 2～41次 | |||||
| 调节细度 | 0.1% | |||||
| 谐波含量 | 2～41次≤40% | |||||
| 谐波相位 | 0°～359.99° | |||||
| 失真度 | 0.5%(线性负载条件下) | |||||
| 三相电量对称度 | ||||||
| 三相电压之间的相位差 | 三相四线电压﹕120°±0.5°﹔三相三线电压﹕60°±0.5° | |||||
| 三相电流之间的相位差 | 120°±0.5° | |||||
| 相电压与相电流最大差值 | ±0.5° | |||||
| 输出容量 | ||||||
| 单相电压 | 100VA~900VA | |||||
| 单相电流 | 200VA~1600VA | |||||
| 一般技术指标 | ||||||
| 工作电源 | AC(380±38)V﹐(50±2)Hz | |||||
| 体积 | 800mm×600mm×1745mm(不含脚垫) | |||||
| 重量 | ≤120kg(不含附件和包装箱) | |||||
| 工作环境 | 0℃～40℃﹐≤80%RH | |||||
| 附：最终产品尺寸与重量以实际产品为准 | ||||||
- 单相电能表检定
- 互感器、变送器校准
- 电力仪表、用电终端测试
- 实验室 / 计量室精密测试
