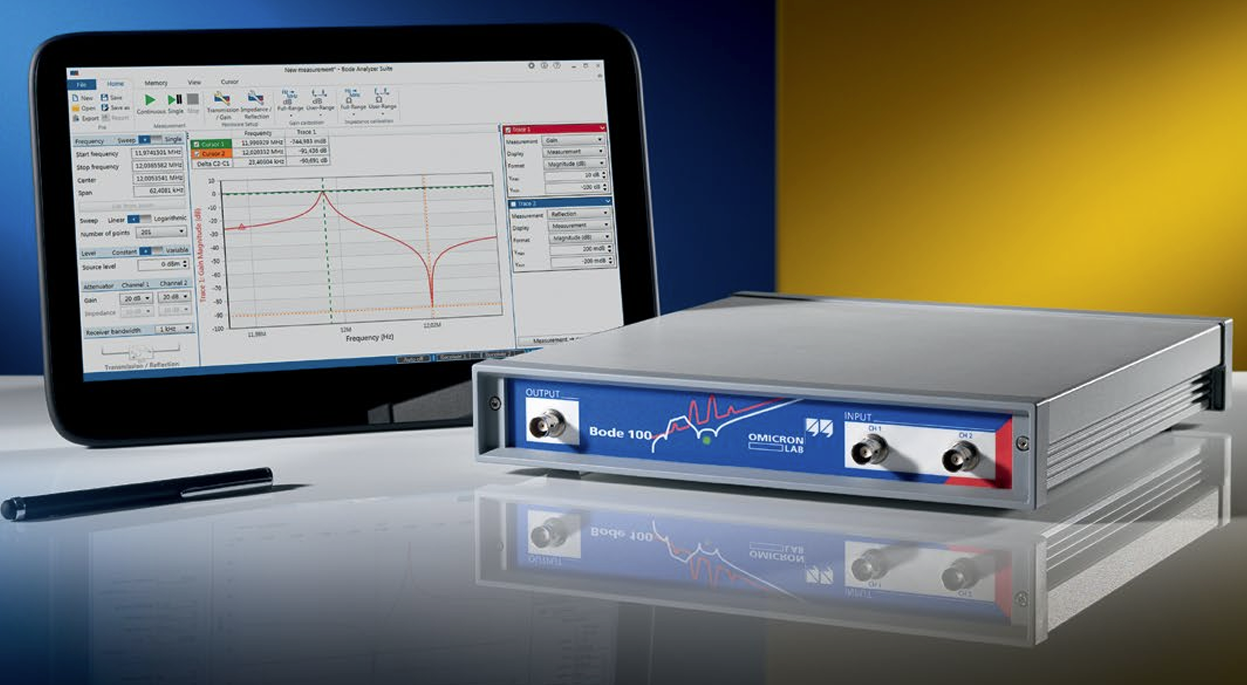

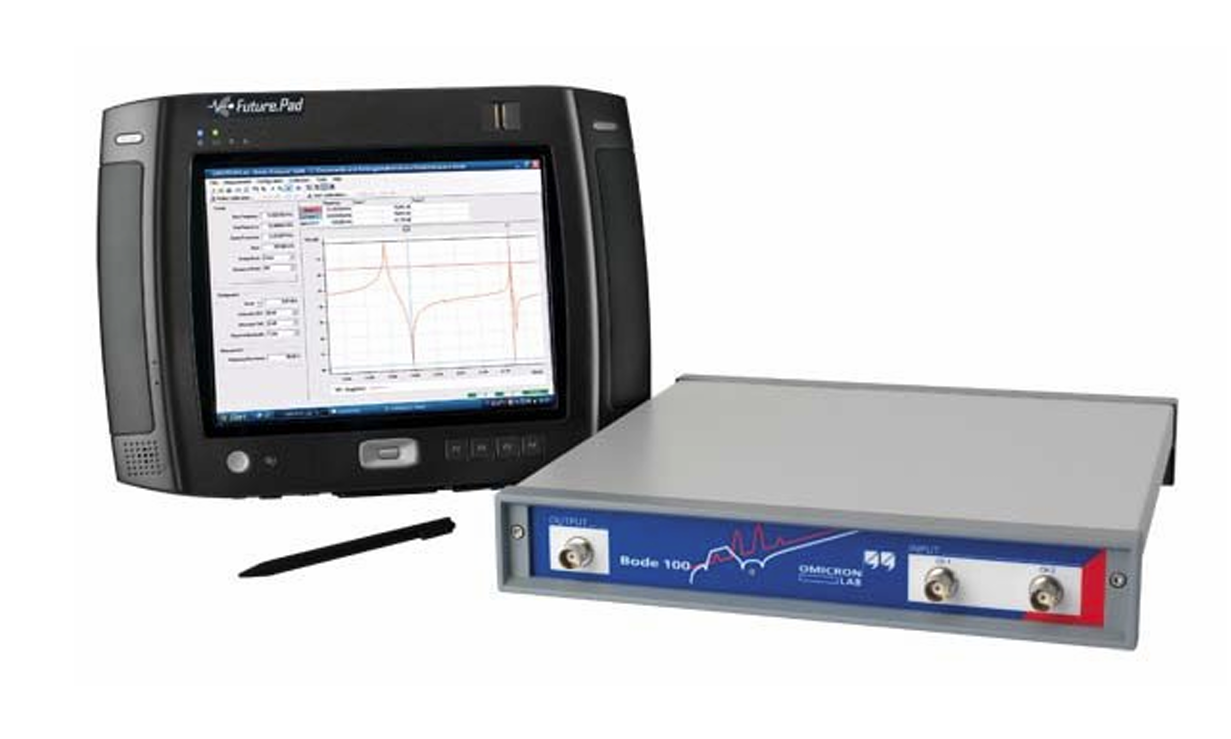

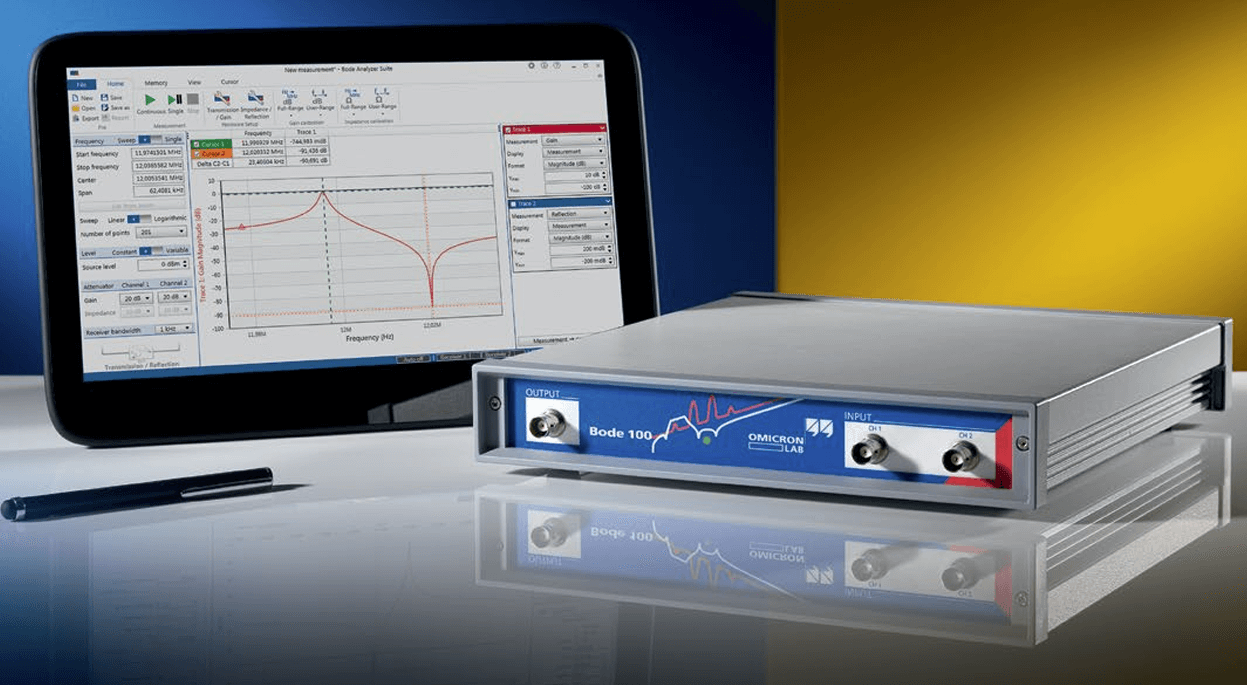

BODE100频率响应分析仪
Bode100频率响应分析仪,Bode100环路分析仪
Bode100频率响应分析仪的主要功能是量测待测物在频域上的特性，了解其性能及稳定性，并可辅助控制线路的设计。其工作原理是藉由注入一个频率变化的小信号，测出待测物在不同频率的响应特性。 一般工程师在设计验证时，都是直接测试外在的时域功能特性。例如针对电源供应器，需要不同电压输出来做拉载测试，看是否会有震荡的不稳定情形。这种测试过程是必要的，但是不够。并且需花用大量时间，当线路有修改后，又得重新测试。而即使设计验证已经没有问题，常会发生于大量生产时，因为使用零件的误差，仍有少数产品会有不稳定的瑕疵状况，
这是因为设计时没有正确评估系统的稳定性。但这种特性无法直接由电流拉载的时域测试来得到，必须经由Bode100频率响应分析仪的使用，才能得到系统的频率响应图，来判读出稳定度的特性。而这种频率响应的测试，不仅速度快，节省大量测试时间。除了了解待测物的稳定程度外，还可依照实际需要，再做控制线路的调整，达到设计的目的。维持良好的设计质量，加深客户对设计者技术的信任，增进对产品的信心。尤其业界的激烈竞争，及要求交期非常短的情况下，环路分析仪的分析，将有很大帮助。
另外，也可以应用来验证委外设计生产的电源供应器，对设计质量来把关。 频率响应分析仪Bode100选，可以测试被动组件的阻抗和频率的特性图，例如ESR测试，让厂商了解生产的被动组件特性是否正常，以验证制程是否正确。另外设计工程师可用来验证所使用的组件，其频率响应特性是否适合于应用范围。例如电容于低频时是电容性，随频率增加会成为电阻性，再来会变成电感性。若选择不当，可能使用的电容却呈现电感特性，线路自然无法正确运作。当真正了解适用频率范围后，选择正确零件才能达到设计效果，不会出错 。
- 1 Hz 至 50 MHz 的宽频率范围
- 可调输出电平：-30 dBm 至 13 dBm
- 随频率变化的异形电平（可变信号电平）
- 可切换通道输入阻抗 （50 Ω / 1 MΩ）
- 高灵敏度输入（带 24 位 ADC 的超外差接收器）
- 窄带接收器，实现最高的噪声抑制
- 灵活的硬件设计，提供多种测量模式
- 无风扇，因此在您的工作台上绝对静音
- Wide frequency range from 1 Hz to 50 MHz
- Adjustable output level from -30 dBm to 13 dBm
- Adjustable shaped level (variable signal level) over frequency
- Switchable channel input impedance (50 Ω / 1 MΩ)
- Highly sensitive inputs (superheterodyne receiver with 24 bit ADCs)
- Narrow-band receivers for highest noise rejection
- Flexible hardware design offering several measurement modes
- Fanless and therefore absolutely silent on your bench

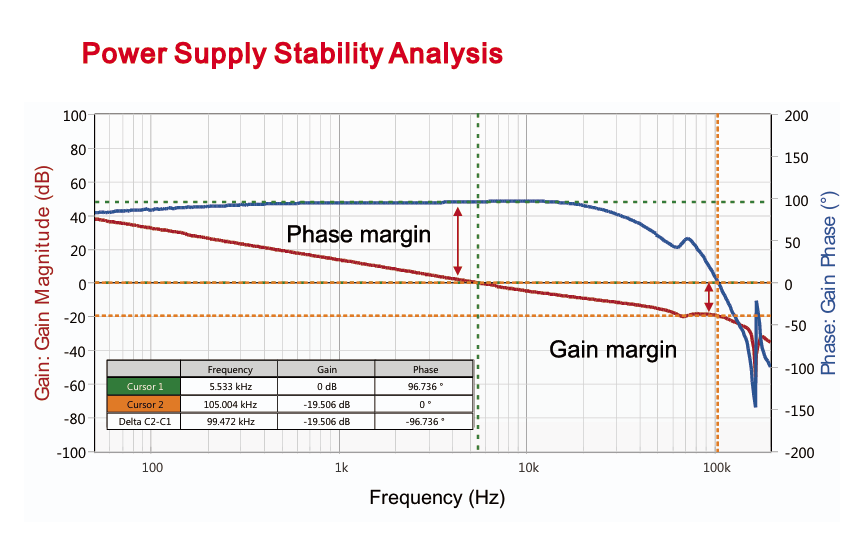

- 电源中 DC/DC 转换器等控制电路的稳定性
- 无源元件和电路板的寄生效应
- 电源层阻抗可实现最佳去耦
- 滤波器、天线或放大器的反射系数和回波损耗
- 超声波和压电器件
- 高 Q 电路（如振荡晶体）的谐振行为
- RFID 和 NFC 标签和天线的谐振频率和 Q 因子
